Myčka Mora IM685. Identifikace a oprava závady/chyby F12 Aquastop.
Mému příbuznému znenadání přestala fungovat myčka Mora IM685. Jak sám zjistil, jedná se přebrandovaný výrobek Gorenje GV66260/GV73C60. Hlásilo to závadu/chybu F12 (nenaplnit) AquaStop.

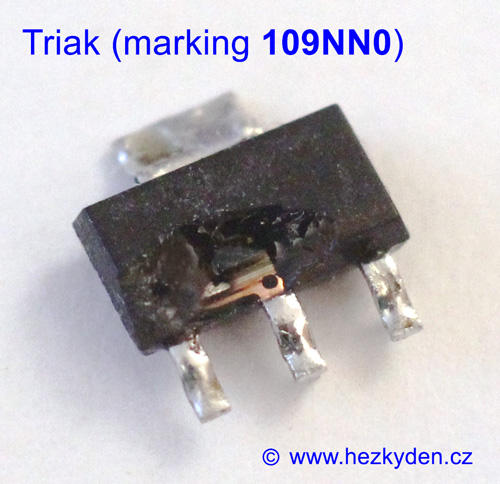

Zjistil zkrat na prvku Aquastop (zřejmě proražené vinutí cívky elektromagnetu), což při nastalé závadě propálilo triak Philips Z0109NN0 (marking 109NN0) v pouzdru SMD dimenzovaný na proud 1 A. Je prima, že to odnesl jen triak a že to nevypálilo spoje na desce nebo nenapáchalo větší škody. Sice po výbuchu čipu triaku nebylo možné nápis na pouzdru přečíst, ale podle částečně čitelného date code, které se shodovalo s jiným prvkem na desce se podařilo správně identifikovat přesný typ.
Oprava spočívala ve výměně prvku Aquastop na přívodní hadici za nový a v opravě desky, tedy výměně vypáleného triaku za nový:
- Z0109NN … triak 800V 1A 10mA SOT223
Polovodiče na desce
Označení na spínacích prvcích v pouzdrech SOT223 = Marking (DateCode Batch)

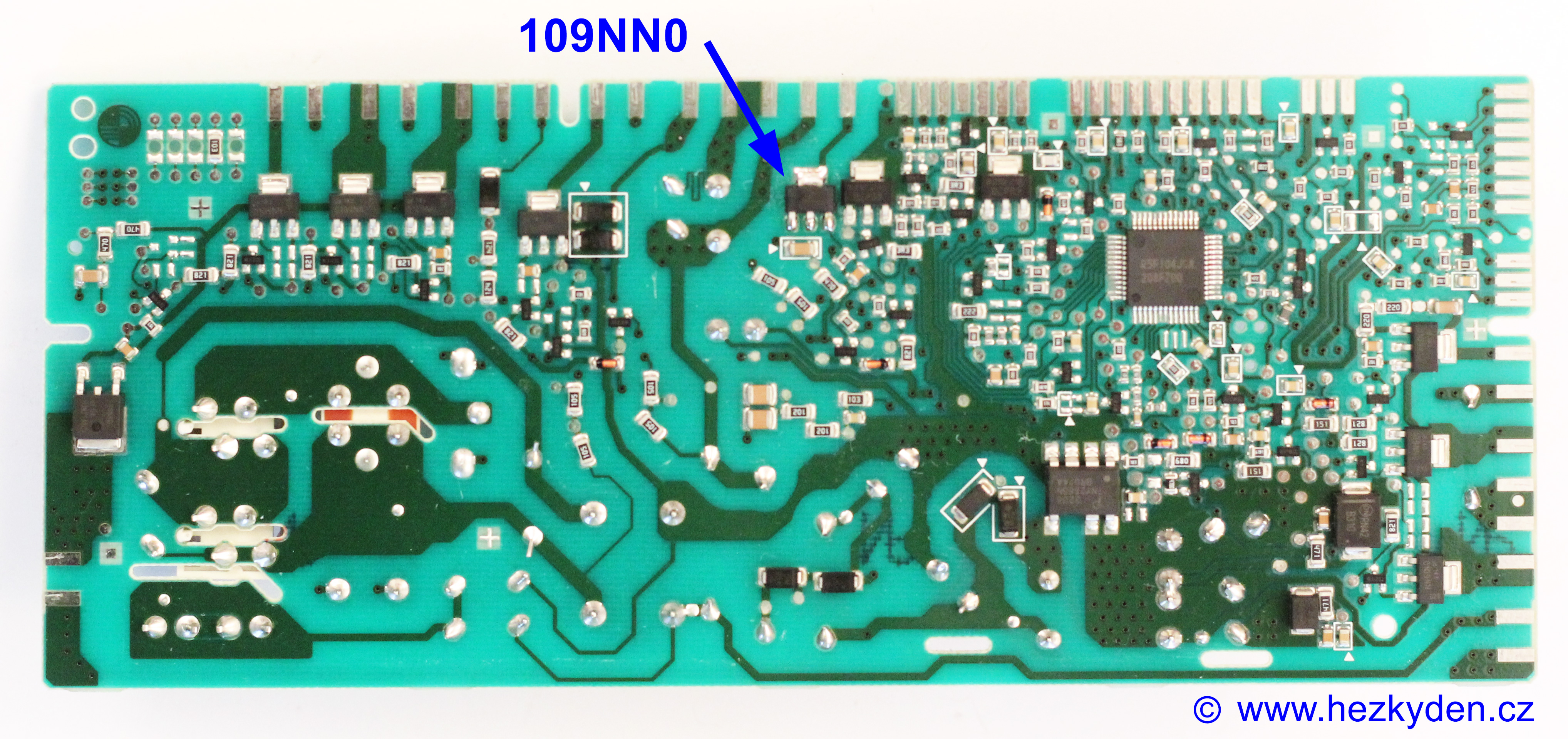

Vypálený triak je zde vyznačen tučně a na obrázku na něj ukazuje modrá šipka.
Vodorovně – zleva doprava:
- 0109NN (Jd143 029)
- 0109NN (Jd143 029)
- 0109NN (Jd143 029)
- 0109NN (Jd143 029)
- 109NN0 (Jd140 033)
- BCP53 (W210/16)
- BCP53 (W210/16)
Vpravo na desce, svisle shora dolů:
- 0109NN (Jd143 029)
- 109NN0 (Jd140 033)
- 0109NN (Jd143 029)
Diody vpravo dole:
- SB310 – Schottkyho dioda – pouzdro SMC
- B1C (SMD marking) – Schottkyho dioda MBRS1100T3 – pouzdro SMB
Fotografie triaku a desky

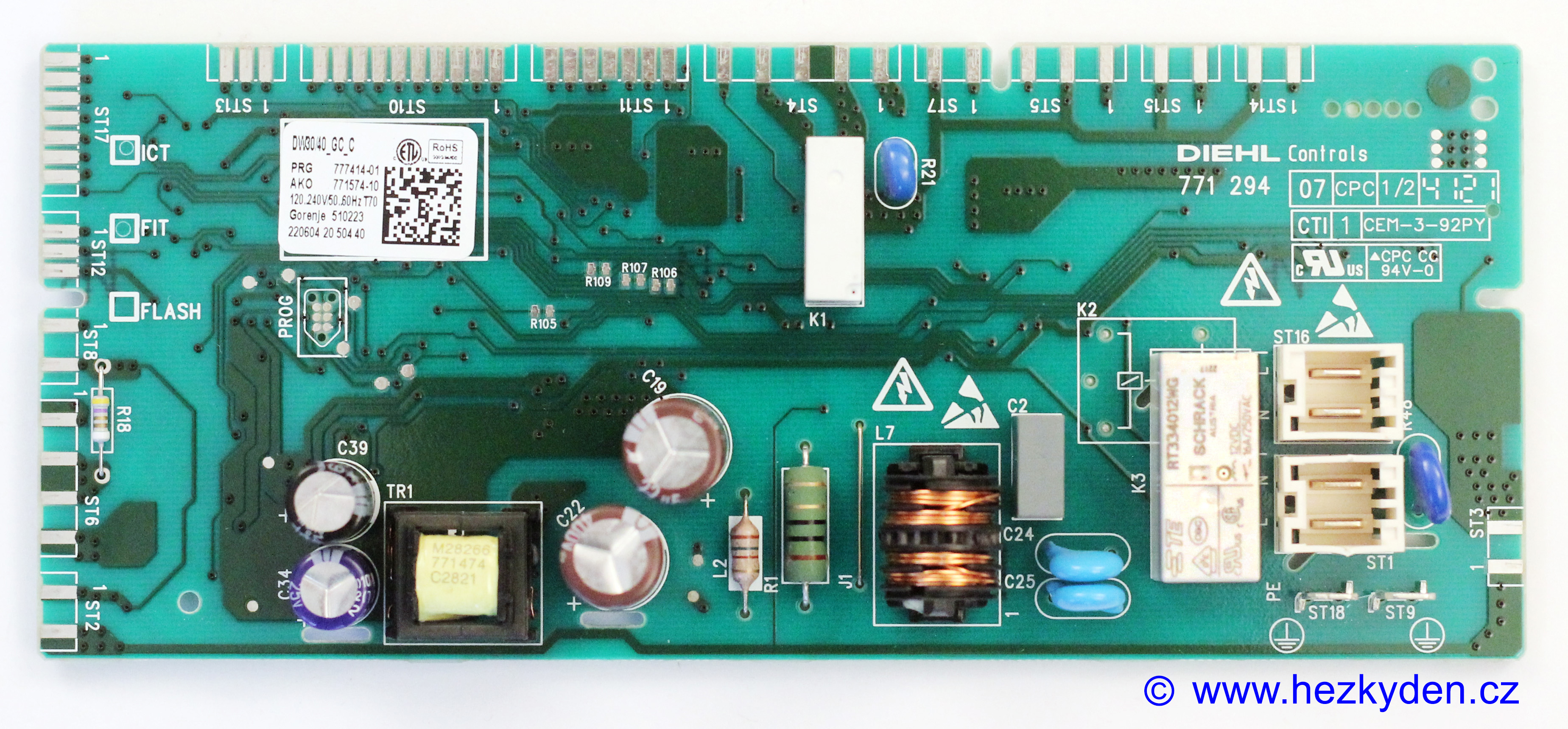

Klíčové nápisy na desce: DIEHL Controls, 771294
Pro zvětšení rozkliknout – detailní fotografie ve vysokém rozlišení se otevřou v novém okně (načítání může být delší, fotografie jsou velké).
Proč tak detailní popis opravy
Jak jsme zjistili – podobná závada myčky se objevila i v jiných domácnostech, zřejmě nekvalitní Aquastop. Tento článek je kvůli lidem, kterým se stane to samé a budou se snažit si opravit myčku svépomocí. Protože mám zmáklé SEO, věřím, že tato stránka bude brzy zahrnuta do indexu Googlu a pro hledání na daná klíčová slova vyplave mezi prvními.
Záměrně také uvádím soupis všech hlavních výkonových polovodičových prvků, protože když exploduje čip v součástce, je obtížné bez fundované znalosti obvodového zpracování spotřebiče správně určit její typ. Na to je obvykle málo času, protože okolí tlačí na rychlou opravu. Budiž to tedy ku pomoci těm, kteří spadnou do problému 🙂
Odkazy
Triak – datasheety
- Triak Z0109NN (Philips) – datasheet (PDF)
- Triak Z0109NN (STM) – datasheet (PDF)
- Triak Z0109NN – objednán v jiné firmě (dodání provázelo velké zpoždění) – cena 18 Kč/ks
